一、 验枪柜项目概况及总体要求

为了加强枪支管理及用枪安全,参照公安部《公安机关公务用枪管理规定》(公通字〔2015〕3号)的第13条、第15条、第32条等相关规定,明确警员在使用枪支必须遵照的安全使用规范及操作准则,并由督查及相关管理部门监督考核,确保公务用枪的安全使用。规范中明确提出:

1、领取、交还或者交接枪支时进行验枪;

2、验枪、退弹和交收枪时,必须检查弹膛内确认已无子弹;

3、各级公安机关及其所属配枪部门应当按照公安部有关规定和安全防范标准要求设置枪支弹药库(室、柜),划定验枪区域,设置验枪板等专用设施;

4、以人为本,安全至上的原则,在枪支验枪、错误操作时走火情况下,保证用枪人员生命安全。结合实际工作情况,按照公务用枪有关管理规定,拟为各派出所、看守所、配置专业验枪板。验枪板分上下部结构,上下部结构(包含中间层板)四周均具备吸弹、挡弹、收弹等功能。

二、 技术要求及参数

(一)外观与结构

1、柜式,外观尺寸要求:高 1800mm±10mm×宽 1000mm±10mm×深 750mm±10mm,分上下两格功能区;

上分区内侧空间尺寸:高 880mm±3mm、宽 860mm±3mm、深 400mm±3mm;

下分区内侧空间尺寸:高 680mm±10mm、宽 860mm±3mm、深 550mm±10mm:

两格之间内侧设有18cm宽枪支隔板平台;下分区可以放置沙袋,用于放置枪支走火。

2、所有柜壁内侧由里到外由不低于3cm厚橡胶砖、2cm吸弹木板,缓冲空间组成,厚度≧50mm。

3、柜体外侧为高硬度值的高锰钢板,厚度≧8mm,搞拉强度≧542MPa。

4、表面为静电喷塑而成。

5、组合板下方设置收弹装置,该收弹装置具有方便拾取已射出的子弹、弹片的功能。

6、吸弹材料表面间接缝封闭严密,不透粉尘;钢性防弹材料间扣合严密,接缝间隙不大于 0.02mm。

7、各钢性防弹材料板块间杜绝焊接方式连接,避免由于焊接点脆性引起的弹击后焊点松脱。

8、柜体下部安装地足轮,方便移动。

9、功能分区:上格为验枪、实弹测试、射击区。下格防护区:预防拔枪至举枪过程中意外走火,防止习惯砂池、砂桶等验枪法人员错误地将枪口向前斜下方验枪时的验枪击发。

10、收弹功能:实弹测试时,前无跳弹、无弹片、无粉尘飞溅、后无穿弹。设置弹头弹片收集装置,随时随机方便拾取弹头弹片;上格后背板每平方米均匀受弹数不少于12000发;

11、结构原理:必须符合弹道运行原理,削弱、消除、抵消子弹动能。

12、整体质量约:500KG。

13、验枪、测试适合枪弹:适合于弹初速≤600m/s、枪口动能≤800J的铅芯、钢芯、散弹等非燃烧、爆炸性弹种;名称定义:射击场收弹器、验枪板(桶)、轻武器防护装甲均适用收弹器类别。

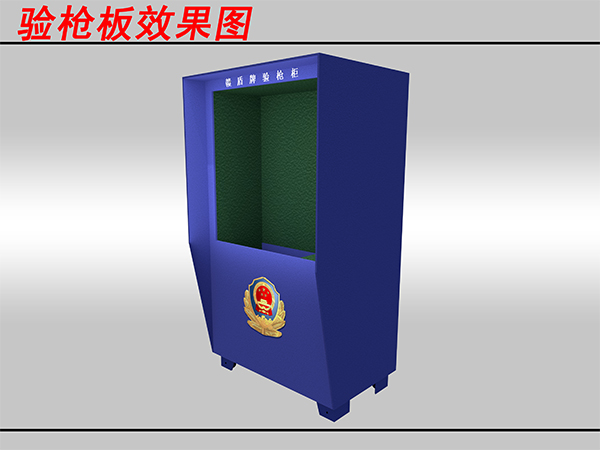

三、参考图片
